円曲機 タイトル.gif

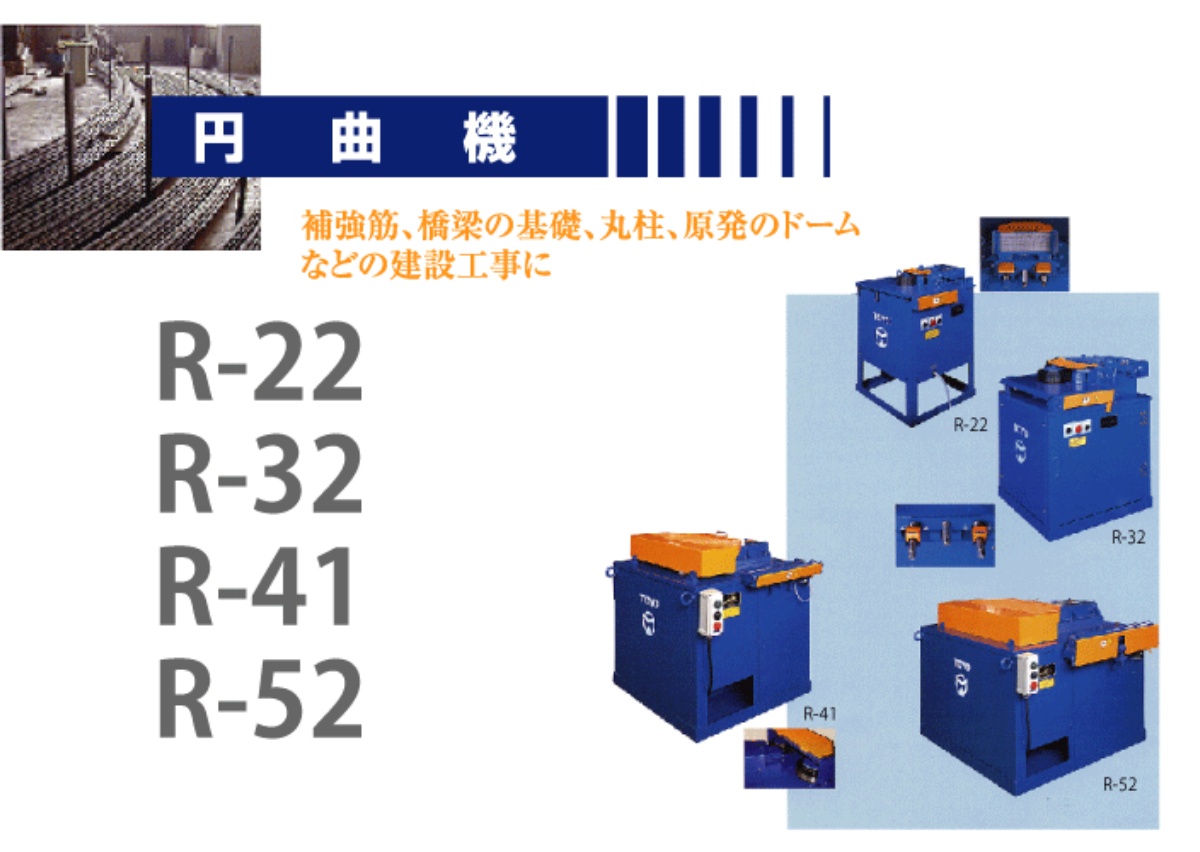

円曲機

 特 長

1. 曲げアール設定後、鉄筋を差し込むだけの操作です。
2. 押釦スイッチにより回転方向が変えられます。
3. R-32、R-52は鉄筋径及び曲げRによって2段変則機能を有します。
4. R-22、R-32はローラの調整量を直続できるカウントを装備しています。
5. R-41、R-52は曲げローラ、駆動ローラともに平型ローラ、V溝付ローラが標準装備です。

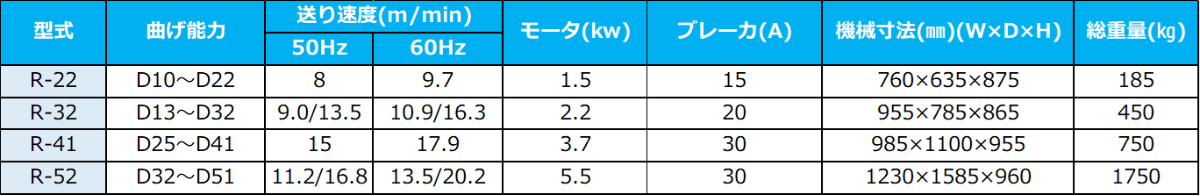

 機 械 仕 様

型式 曲げ能力 送り速度(m/min) モータ(kw) ブレーカ(A) 機械寸法(㎜)(W×D×H) 総重量(㎏)
50Hz 60Hz
R-22 D10~D22 8 9.7 1.5 15 760×635×875 185
R-32 D13~D32 9.0/13.5 10.9/16.3 2.2 20 955×785×865 450
R-41 D25~D41 15 17.9 3.7 30 985×1100×955 750
R-52 D32~D51 11.2/16.8 13.5/20.2 5.5 30 1230×1585×960 1750

※ 上記仕様、型式は予告なく変更される場合があります。
※ 機械寸法は外形寸法を示します。

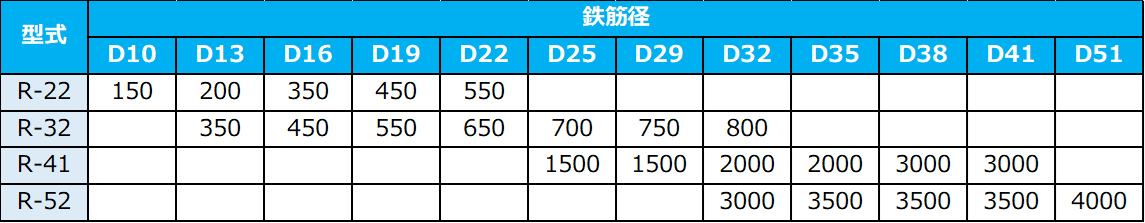

最 小 曲 げ 直 径 (mm)

型式 鉄筋径
D10 D13 D16 D19 D22 D25 D29 D32 D35 D38 D41 D51
R-22 150 200 350 450 550






R-32
350 450 550 650 700 750 800



R-41




1500 1500 2000 2000 3000 3000
R-52






3000 3500 3500 3500 4000
