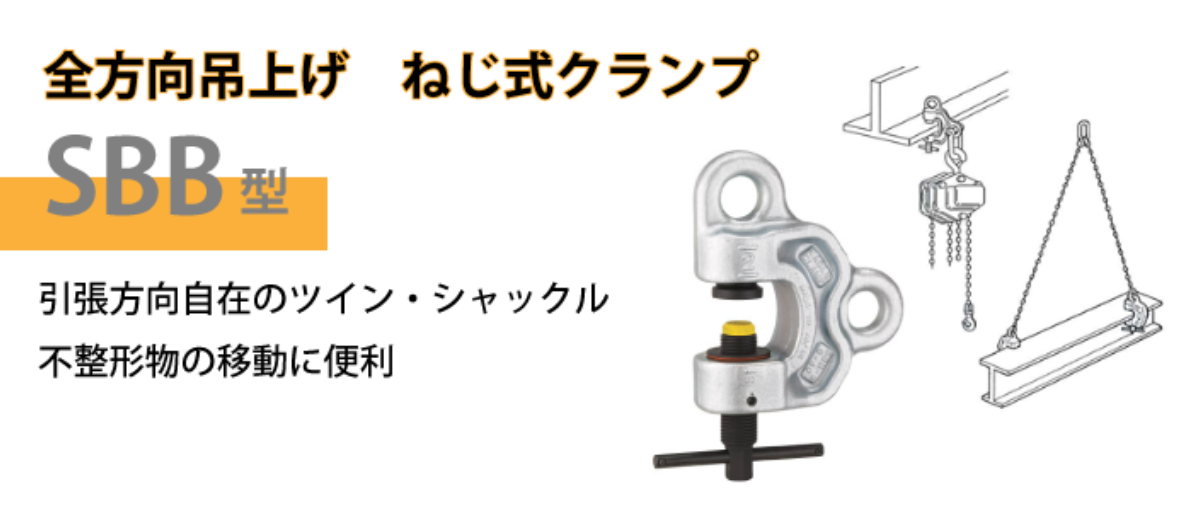

全方向吊上げ、ネジ式クランプ SBB型.gif
ネジ式クランプ SBB型.png

 特 長

● 世界特許の球面回転アゴ式自動締め付け機構(全方向性式)
   ・球面回転アゴで吊荷をガッチリつかむ
   ・グリップ力はつり荷重に比例
● ネジ式万力と自動締め付け機構の二重安全構造
● 多方向につり上げ可能なツイン・シャックル
● 締め付け状態が一目で分かる、締め付け確認ライン
● 無負荷状態でもバネの力でクランプの脱落を防ぐプレッシャーナット
● 球面アゴを常に正しい位置に保ち、確実な取付を可能にする姿勢制御コーンスプリング
● 締付ネジ及び球面回転アゴは特殊合金鋼製で高周波焼入れ済み
● 特殊合金鋼製精密鍛造本体
● 亜鉛メッキ(ガルバナイズド)仕上げ

 用 途 ・ 適 用 部 材

■ 用 途
つり上げ・運搬・反転・回転・溶接・組立・建方・搭載・プレス加工・ベンディング加工・つりピース・引張ピース・安全帯取付けピース

■ 適 用 部 材
鋼板・形鋼・平鋼・鋼製梁・鉄骨・橋梁・鉄鋼構造物・鋼製枠・鉄矢板・クレーンビーム・コラム・鏡板・パイプ・造船用トランス材等

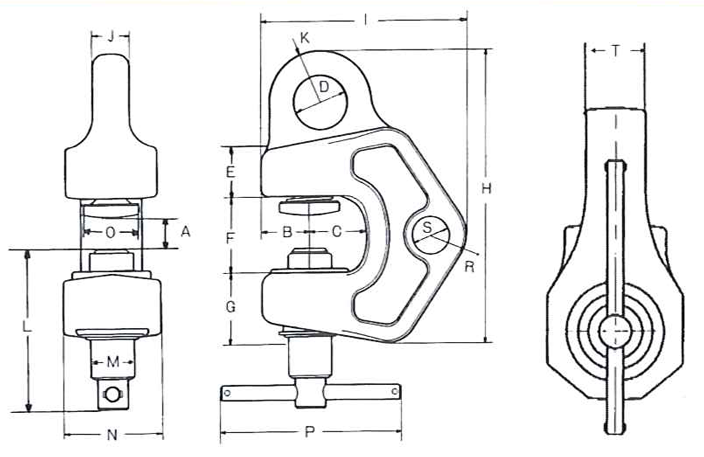

 仕 様 寸 法 図

 寸 法 図

SBB

 仕 様 一 覧

型式 使用荷重  有効板厚 寸法(㎜) 質量
最大~最少(㎏) (㎜) B C D E F G H I J K L M N O P R S T (㎏)
SBB-500 100~500 1~25 23 25 Φ27 22 41 29 140 112 15 24 96 Φ20 46 Φ26 150 24 Φ27 15 1.8
SBB-1 200~1000 1~40 30 45 Φ32 31 61 46 203 166 18 34 124 Φ24 55 Φ36 150 34 Φ32 18 4
SBB-2 400~2000 1~40 37 43 Φ36 44 66 45.5 218 185 25 38.5 134 Φ32 74 Φ44 150 36 Φ32 25 7.6
SBB-3 500~3000 5~35 40 47 Φ45 40 60 60 240 170 30 42.5 137 Φ36 80 Φ50 200 30 Φ31 38 7.9
SBB-5 1000~5000 10~40 48 55 Φ50 45 70 70 276 213 35 47 150 Φ40 96 Φ60 200 45 Φ37 44 14.3

※ 上記仕様・型式などは予告無く変更される場合があります。
※ 吊荷を付けたまま繰り返しクランプを使用する時、締付けネジを必ず締め直して下さい。
※ つり幅1m以上のものをつる時は2点つり以上を厳守してください。
※ 本体に溶接、アークストライク、ノッチ傷のあるものは使用厳禁です。
※ クランプの2穴同時使用の禁止
