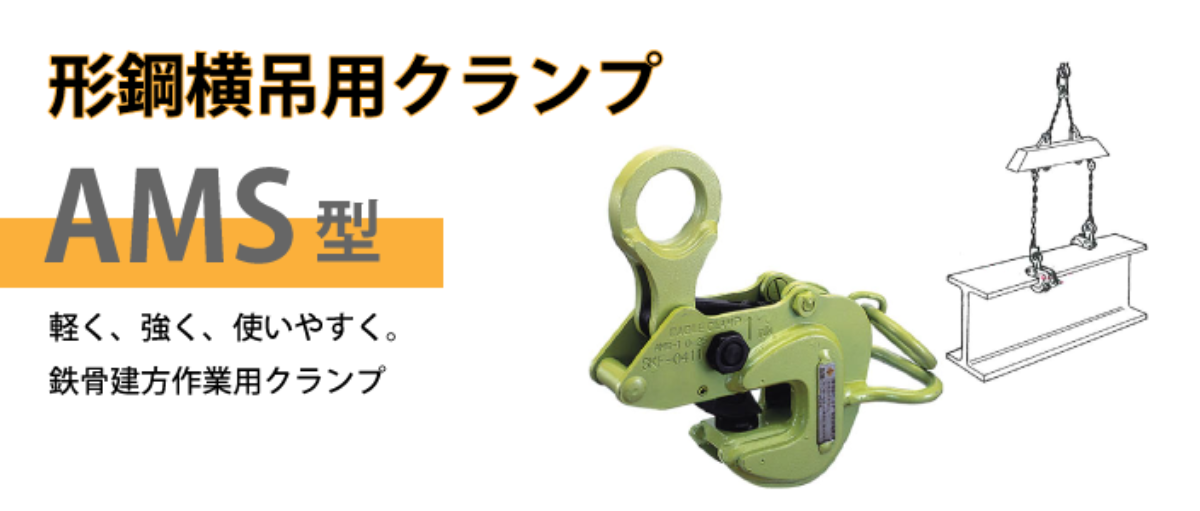

▮ 形鋼横吊用クランプ
▮ 特長
● 確実に効くラッチ式ロック装置
(スプリング式締め付け機構)
● 吊り荷重による強力自動締め付け機構
● グリップ力はつり荷重に比例
● つり荷に無駄な傷をつけない
● 高周波焼入れ済みの特殊合金鋼製カム
● クラックに強い溶接構造の高杭張力鋼製本体
● つり荷をガッチリつかむ丸型旋回アゴ
● 取扱いやすい大型のつり環
● 作業性を高める取手付き
▮ 用途・適用部材
● 用途
横吊り・水平吊り・建て方・運搬・反転・回転・溶接・組立・搭載・プレス加工・ベンディング加工
● 敵用部材
形鋼(H形鋼・I形鋼・みぞ形鋼)・鉄骨・橋梁・鉄鋼構造物・鋼板・鋼製梁・鋼製枠・造船用ロンジ材・クレーンビーム・鏡板・パイプ等
▮ 形鋼横吊用クランプ
▮ 特長
● 確実に効くラッチ式ロック装置(スプリング式締め付け機構)
● 吊り荷重による強力自動締め付け機構
● グリップ力はつり荷重に比例
● つり荷に無駄な傷をつけない
● 高周波焼入れ済みの特殊合金鋼製カム
● クラックに強い溶接構造の高杭張力鋼製本体
● つり荷をガッチリつかむ丸型旋回アゴ
● 取扱いやすい大型のつり環
● 作業性を高める取手付き
▮ 用途・適用部材
● 用途
横吊り・水平吊り・建て方・運搬・反転・回転・溶接・組立・搭載・プレス加工・ベンディング加工
● 敵用部材
形鋼(H形鋼・I形鋼・みぞ形鋼)・鉄骨・橋梁・鉄鋼構造物・鋼板・鋼製梁・鋼製枠・造船用ロンジ材・クレーンビーム・鏡板・パイプ等
▮ 仕様寸法図
▮ 仕様寸法図
※ 下記仕様、型式などは予告なく変更される場合があります。
※ 必ず２点吊り以上でご使用ください。
※ 鋼板の縦吊り運搬は出来ません。
※ 同じフックから、別々のクランプで数個の吊荷を吊るのは危険です。
※ 形鋼、梁等の反転作業に使用する場合、衝撃荷重に注意してください。
※ 鋼板や構造物等の水平吊には3～4点吊を厳守してください。
寸法図
※ 下記仕様、型式などは予告なく変更される場合があります。
※ 必ず２点吊り以上でご使用ください。
※ 鋼板の縦吊り運搬は出来ません。
※ 同じフックから、別々のクランプで数個の吊荷を吊るのは危険です。
※ 形鋼、梁等の反転作業に使用する際、衝撃荷重に注意してください。
※ 鋼板や構造物等の水平吊には3～4点吊を厳守してください。
寸法図
▮ 仕様一覧表
| 型式 | 使用荷重 | 有効板厚 | 寸法(㎜) | 質量 | ||||||||||||||||
| 最大～最少(㎏) | (㎜) | A | B | C | D | E | F | G | H | I | Ｊ | K | S | R | W1 | W2 | (㎏) | |||
| AMS-500 | 100～500 | 3～20 | 23 | 30 | 116 | 25 | 26 | 188～215 | 41 | 135 | 12 | 110 | 232 | 76 | 25 | 65 | 28 | 3.2 | ||
| AMS-1 | 200～1000 | 3～25 | 28 | 35 | 129 | 50 | 27 | 221～260 | 46 | 155 | 16 | 114 | 259 | 80 | 40 | 66 | 34 | 5.3 | ||
| AMS-2 | 400～2000 | 5～30 | 33 | 40 | 146 | 56 | 35 | 246～290 | 60 | 175 | 18 | 114 | 273 | 74 | 45 | 76 | 40 | 7.9 | ||
