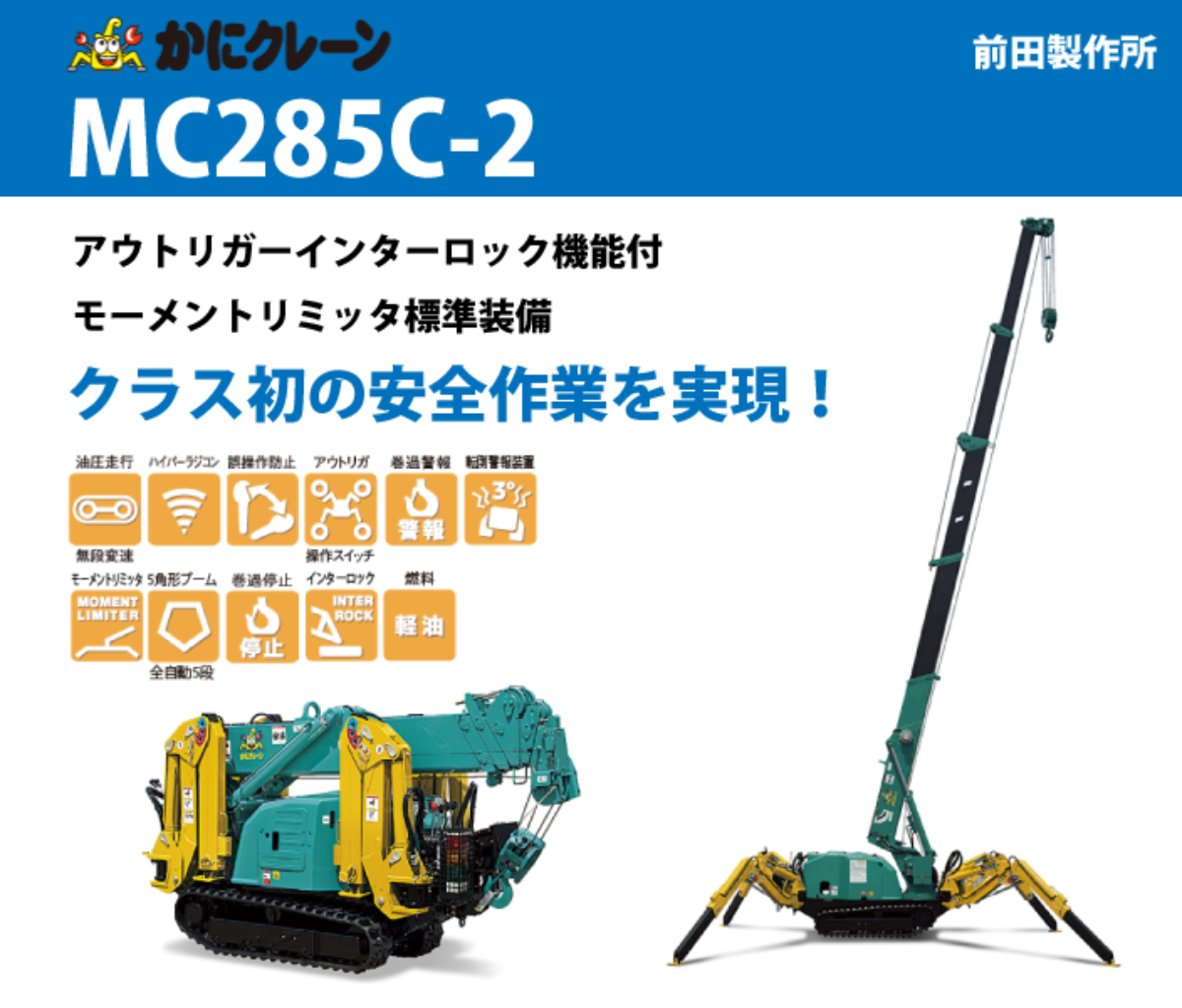

▮ かにクレーン MC285C-2
▮ 電動モーターとディーゼルエンジン併用
によるハイブリッドタイプです！
【主な仕様】
● クレーン容量／2.82t × 1.4m
● 最大作業半径／8.205m × 0.15t
● 最大地上揚程／8.7m
【標準装備】
● アウトリガインターロック付モーメントリミッタ
● 過巻下停止装置
● 2本掛・4本掛 兼用フックブロック
● クレーン作業記録装置
▮ かにクレーン MC285C-2
▮ 電動モーターとディーゼルエンジン併用によるハイブリッドタイプです！
【主な仕様】
● クレーン容量／2.82t × 1.4m
● 最大作業半径／8.205m × 0.15t
● 最大地上揚程／8.7m
【標準装備】
● アウトリガインターロック機能付きモーメントリミッタ
● 過巻下停止装置
● 2本掛・4本掛 兼用フックブロック
● クレーン作業記録装置

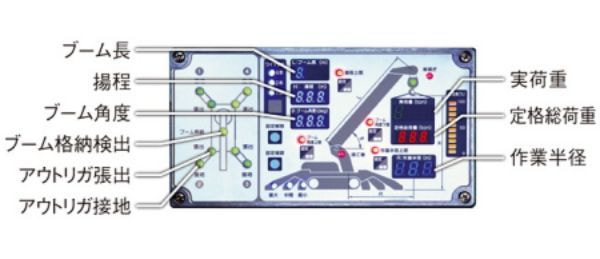

▮ モーターリミットパネル
モーメントリミッタは作業に合わせた「揚程制限」「作業半径制限」「角度制限」の設定が可能です。パネルはより見やすくなった新設計です。
▮ モーターリミットパネル
モーメントリミッタは作業に合わせた「揚程制限」「作業半径制限」「角度制限」の設定が可能です。パネルはより見やすくなった新設計です。

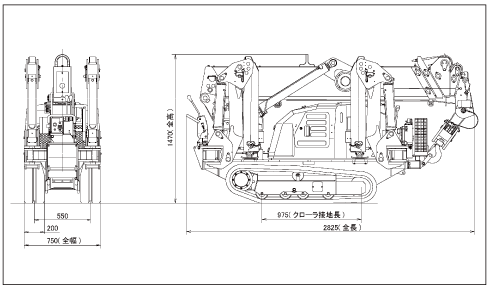

▮ 仕様寸法図
※上図は走行レバースタンドを「運搬ポジション」に納めた状態を表しています。

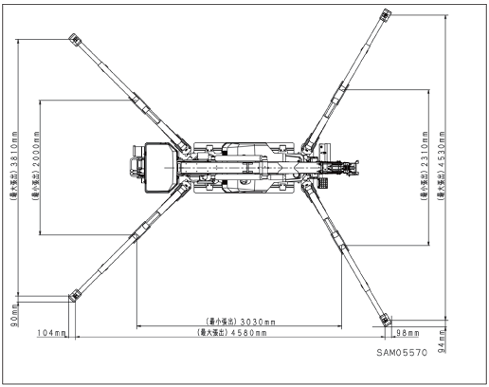

▮ アウトリガー張出寸法図
▮ 定格総荷重表
ワイヤーロープ4本掛け時定格総荷重表
★ 定格総荷重は、吊り具等（フック質量：30㎏）の質量を含んだ荷重を示しています。
| アウトリガ最大張出状態 | |||||||
| 2.535ｍ/4.075ｍブーム | 5.575ｍブーム | 7.075ｍブーム | 8.575ｍブーム | ||||
| 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 |
| (ｍ) | (㎏) | (m) | (㎏) | (m) | (㎏) | (m) | (㎏) |
| 1.4以下 | 2820 | 3以下 | 1220 | 3.6以下 | 820 | 4 | 550 |
| 1.5 | 2520 | 3.5 | 970 | 4 | 740 | 4.5 | 400 |
| 2 | 1920 | 4 | 780 | 4.5 | 580 | 5 | 340 |
| 2.5 | 1570 | 4.5 | 630 | 5 | 480 | 5.5 | 300 |
| 3 | 1220 | 5 | 530 | 5.5 | 430 | 6 | 270 |
| 3.5 | 970 | 5.205 | 530 | 6 | 380 | 6.5 | 230 |
| 3.705 | 920 | - | - | 6.5 | 350 | 7 | 200 |
| - | - | - | - | 6.705 | 330 | 7.5 | 180 |
| - | - | - | - | - | - | 8 | 150 |
| - | - | - | - | - | - | 8.205 | 150 |
| アウトリガ最大張出以外状態 | |||||||
| 2.535ｍ/4.075ｍブーム | 5.575ｍブーム | 7.075ｍブーム | 8.575ｍブーム | ||||
| 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 | 作業半径 | 定格総荷重 |
| (ｍ) | (㎏) | (m) | (㎏) | (m) | (㎏) | (m) | (㎏) |
| 1.5以下 | 1720 | 3以下 | 510 | 3.6 | 400 | 4 | 330 |
| 2 | 1070 | 3.5 | 410 | 4 | 330 | 4.5 | 280 |
| 2.5 | 630 | 4 | 330 | 4.5 | 280 | 5 | 230 |
| 3 | 520 | 4.5 | 280 | 5 | 230 | 5.5 | 180 |
| 3.5 | 390 | 5 | 200 | 5.5 | 180 | 6 | 160 |
| 3.705 | 350 | 5.205 | 200 | 6 | 160 | 6.5 | 130 |
| - | - | - | - | 6.5 | 130 | 7 | 100 |
| - | - | - | - | 6.705 | 120 | 7.5 | 80 |
| - | - | - | - | - | - | 8 | 70 |
| - | - | - | - | - | - | 8.205 | 60 |
