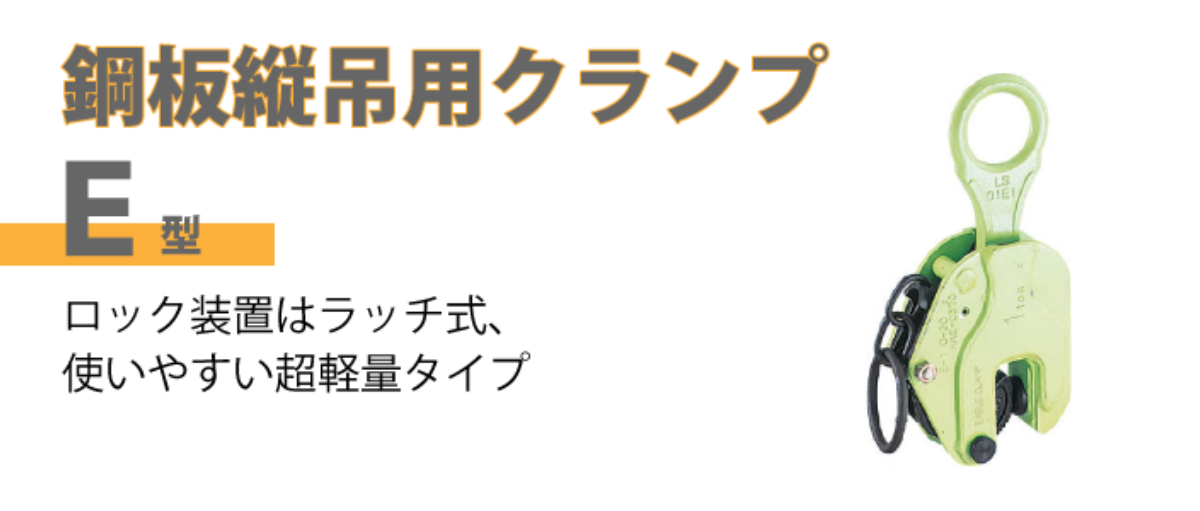

鋼板縦吊用クランプ　ビルボード.png

　特　長

●　確実に効くラッチ式装置（スプリング式締め付け機構）
●　つり荷重による強力自動締め付け機構　
●　吊り荷重の２倍以上の力で締め付ける
●　グリップ力は吊り荷重に比例
●　つり荷に無駄な傷をつけない
●　高周波焼入れ済みの特殊合金鋼製カム
●　クラックに強い溶接構造の高杭張力鋼製本体
●　つり荷をガッチリつかむ丸型旋回アゴ
●　取扱いやすい大型のつり環
●　焼付塗装(エポキシ塗料)仕上げ

　用　途　・　適　用　部　材

■　用途
吊り上げ・運搬・反転・回転・溶接・組立・建方・搭載・プレス加工・ベンディング加工

■　適用部材

鋼板・形鋼・平鋼・鋼製梁・鉄骨・鉄矢板・鋳造物・クレーンガーター・クレーンビーム・パイプなど

　仕　様　寸　法　図

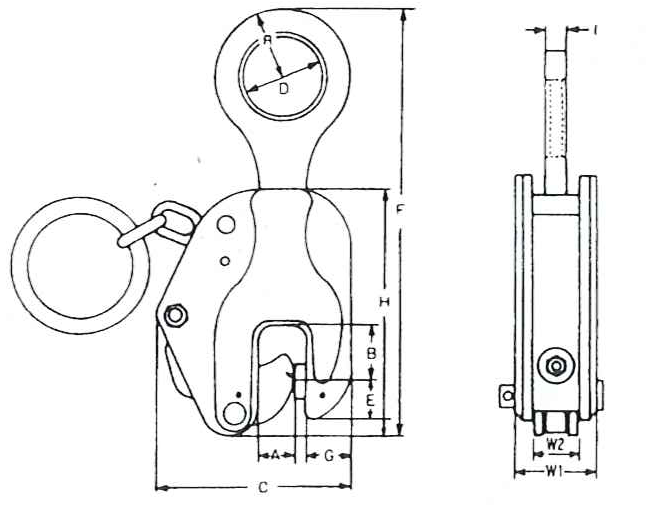

寸法図


仕様一覧

型式	使用荷重	有効板厚	寸法(㎜)												質量
型式	最大～最少(㎏)	(㎜)	A	B	C	D	E	F	G	H	I	R	W1	W2	(㎏)
E-500	100～500	3～20	22	30	114	50	26	220～265	27	148	10	40	49	28	2.7
E-1	200～1000	3～20	23	36	124	50	24	225～265	33	155	12	38	51	30	3.6
E-2	400～2000	3～30	35	45	153	60	30	270～320	40	194	14	44	60	36	5.7

※　上記仕様、型式などは予告なく変更される場合があります。詳しくは最寄りの営業所にてご確認ください。
※　ロック装置は必ず上側にセットしてください。
※　クランプする側の長さが1ｍ以上のつり荷の場合、2点吊りを厳守してください。
※　１点つり厳禁、必ず２点つりを厳守してください。
※　パイプ吊り上げの場合、カムを内側にしてセットします。
※　本体や部品の変形、磨耗、損傷したクランプの使用は厳禁です。
